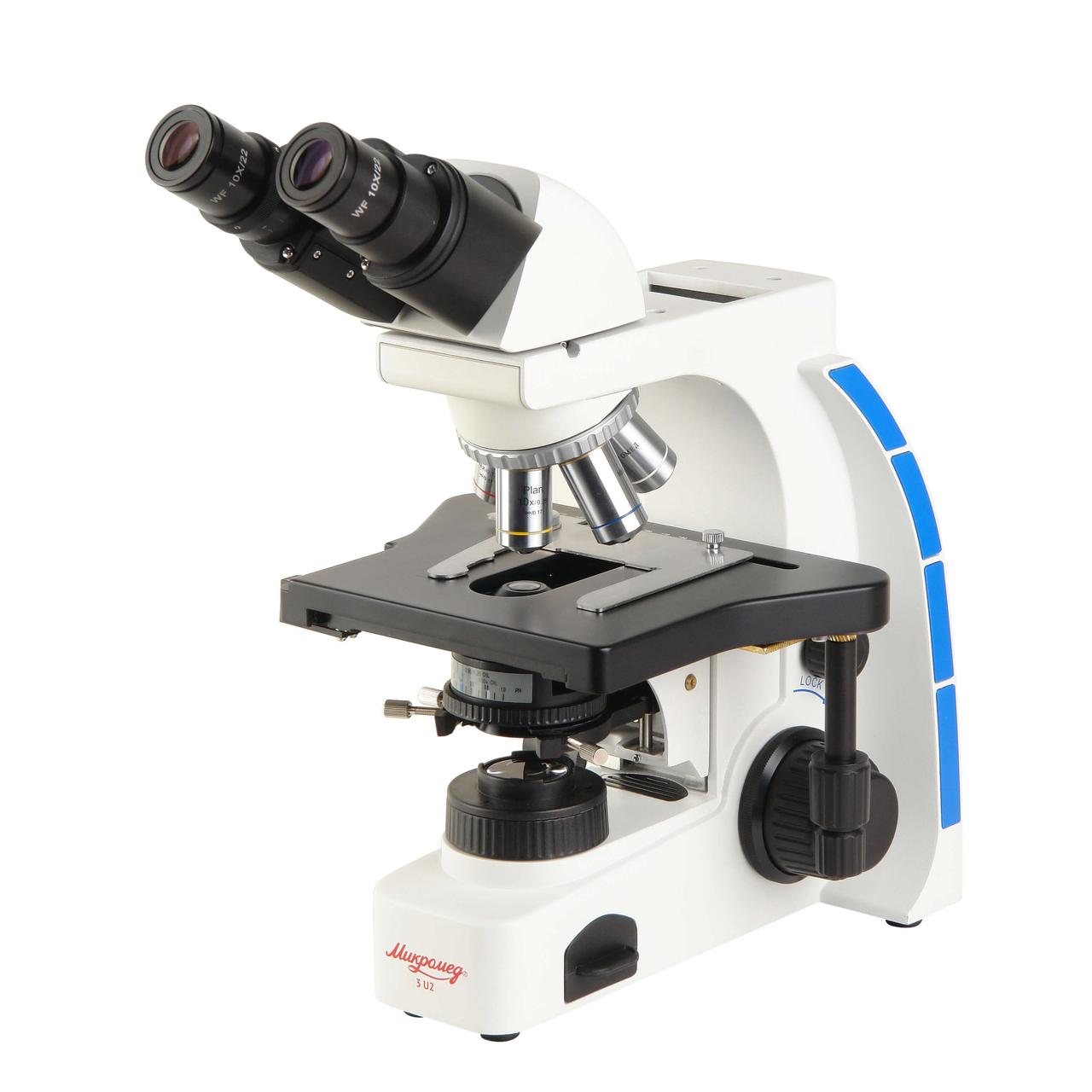

Микроскоп Микромед 3 (U2) применяется в биологии для наблюдений и морфологических исследований, в медицине с помощью микроскопа можно изучать окрашенные и неокрашенные биологические объекты в виде мазков и срезов. Также микроскоп применим во многих областях науки для разнообразных исследований в проходящем свете по методу светлого поля.
С дополнительными устройствами микроскоп может быть использован для исследований по методу темного поля и фазового контраста. Микроскоп Микромед 3 (U2) рекомендован для диагностических исследований в лечебных учреждениях (рег. уд. № ФСЗ 2007/00554 от 26. 12. 2007 г) и в высших учебных заведениях.
Гибкость исследований
Благодаря модульной конструкции, микроскоп легко может быть модернизирован до необходимой конфигурации. Модульная конструкция микроскопа позволяет использовать дополнительные устройства и проводить с их помощью исследования в проходящем свете.
С микроскопом можно работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор.
Оптика высокого уровня
Микроскоп Микромед 3 (U2) имеет оптическую схему, скорректированную на бесконечность. Оптическая система микроскопа включает в себя оптическую головку с окулярными, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства со слотом для устройства темного поля. В комплект поставки микроскопа Микромед 3 (U2) входят объективы с планахроматической коррекцией - PLAN 4x/0.13, PLAN 10x/0.25, PLAN 40x/0.65 и объектив для исследований с масляной иммерсией PLAN 100x/1.25 oil. По дополнительному заказу могут быть поставлены объективы PLAN 2х/0.6, PLAN 20х/0.45 и PLAN 60х/0.80. Объективы PLAN 20х/0.45, PLAN 40x/0.65, PLAN 60х/0.80 и PLAN 100x/1.25 oil имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца.
Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Информативность и комфорт
Благодаря исправленной кривизне поля и сферической аберрации комплектных объективов PLAN, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.
Оптический и цифровой
Бинокулярная конструкция позволяет устанавливать цифровую окулярную камеру – видеоокуляр и выводить изображения на внешние устройства и записывать файлы. Камеру следует устанавливать в левый окулярный тубус, имеющий диоптрийную подвижку и использовать ее для настройки соответствия фокусировки камеры и оптического окуляра. Бинокулярная насадка позволяет одновременно проводить визуальное наблюдение через оптический окуляр, и использовать цифровую камеру. Световой поток в этом случае делится между цифровым и оптическим каналом в соотношении 50/50. Камера устанавливается в левый тубус и при необходимости используется адаптер 30/23,2 мм. Это позволяет применять множество различных типов камер независимо от из посадочного размера. Окулярная камера в базовый комплект поставки микроскопа не входит. Необходимую камеру всегда можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.
Совершенная осветительная система
Микроскоп Микромед 3 (U2) имеет передовую осветительную систему, построенную по схеме Кёлера. Бинокулярная конструкция с разделением светового потока на камеру и оптический окуляр требует более высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных фото и видео файлов. Примененная в микроскопе схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения при отсутствии затемнения краев изображения.
Особенностью микроскопа Микромед 3 (U2) является осветительная система светлого поля с иммерсионным конденсором Аббе 0.90/1.25oil. Числовая апертура конденсора при работе с масляной иммерсией А=1.25. Конденсор имеет центрируемую оправу и регулируемую апертурную ирисовую диафрагму. Диапазон перемещения конденсора по высоте составляет 19 мм. Апертурная диафрагма конденсора имеет шкалу с маркировкой значений увеличений и апертур используемых объективов. В оправе конденсора имеется слот для установки дополнительного устройства - слайдера с кольцевой диафрагмой темного поля. По дополнительному заказу могут быть поставлены иммерсионный конденсор темного поля с А=1.36 – 1.25 и сухой конденсор темного поля с А=0.83 – 0.91. В осветительную систему входит коллектор с полевой диафрагмой и источник света с регулируемой яркостью.
Галогенный или светодиодный
Еще одна особенность микроскопа Микромед 3 (U2) заключается в наличии двух независимых источников света – пользователь может выбрать светодиодный свет или галогенную лампу. Смена источников производится простой заменой блока лампы с держателем. Выбор типа источника осуществляется исходя из исследовательских задач и характера исследуемого объекта.
Прецизионная фокусировка
Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Диапазон хода фокусировки 8 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки с регулятором усилия хода и винтовым упором. Перемещение столика при тонкой фокусировке составляет 0,1 мм при повороте рукоятки на один оборот. Цена деления шкалы тонкой фокусировки 1 мкм. Плавность и отсутствие люфтов при движении столика обеспечивают точные механизмы на зубчатых рейках.
Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика.
Точная и надежная механика
Микроскоп оборудован механическим двухкоординатным предметным столиком размером 156 мм х 138 мм. Столик допускает перемещение образца с помощью коаксиальных рукояток в направлениях X и Y в диапазоне 75 мм х 50 мм. Для точного позиционирования образца столик снабжен шкалой с ценой деления 1 мм, и нониусами с ценой деления 0,1 мм. В комплект входит съемный препаратодержатель. Особенность конструкции предметного столика заключается в том, что зубчатые рейки механизма подвижек не выступают за края столика, это делает его эргономичным и безопасным в использовании.
Штатив и основание микроскопа Микромед 3 (U2) изготовлено методом литья под давлением из ударопрочного алюминиевого сплава – это гарантирует надежность конструкции микроскопа, его оптики и механизмов, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.
ОСОБЕННОСТИ:
Увеличение 40х - 1000х. С дополнительной оптикой 20х - 1600х.
Оптическая система микроскопа скорректирована на бесконечность.
Объективы с планахроматической коррекцией обеспечивают высокое качество изображения при записи фото и видео файлов, высокую информативность и комфорт при исследованиях.
Бинокулярная визуальная насадка позволяет вести комфортное наблюдение в оптические окуляры и использовать камеру для записи файлов.
Два независимых источника света на выбор - светодиод или галогенная лампа.
Исследования возможны как по методу светлого поля в обычном свете, так и с дополнительными устройствами методами темного поля, фазового контраста и простой поляризации.
Механизм грубой и тонкой фокусировки с регулятором усилия хода и фиксатором.
Микроскоп сертифицирован Росздравнадзором и соответствуют стандартам медицинского оборудования для лабораторных и исследовательских работ.
Основные | |
---|---|
Производитель | Микромед |
Пользовательские характеристики | |
Адаптер | Да |
Диаметр окулярной трубки, мм | 30 |
Диапазон перемещения предметного столика, мм | 75/50 |
Диафрагма | ирисовая |
Диоптрийная коррекция окуляров, D | ±5 |
Дополнительно | освещение по Келеру |
Источник питания | 220 В / 50 Гц |
Конденсор | Аббе N.A. 1,25 с ирисовой диафрагмой и держателем фильтра |
Материал оптики | оптическое стекло |
Межзрачковое расстояние, мм | 50–75 |
Метод исследования | светлое поле |
Объективы | планахроматические, скорректированные на бесконечность: 4х/0,13 ∞/0,17 WD 11,98 |
Окуляры | широкопольные WF 10х/22 мм – 2 шт. |
Подсветка | галогенная, светодиодная |
Предметный столик, мм | 185х177 |
Расположение подсветки | нижняя |
Револьверное устройство | на 5 объективов |
Светофильтры | синий, зеленый, желтый, белый |
Тип лампы подсветки | галогенная: 12 В / 30 Вт светодиодная: 5 Вт, 4600–5200 К |
Тип микроскопа | биологические |
Тип насадки | бинокулярные |
Увеличение, крат | 40–1000 |
Угол наклона окулярной насадки | 30° |
Фокусировка | коаксиальный механизм грубой и точной фокусировки, с блокирующим механизмом |
Чехол | Есть |
